筆者曾在另一篇文章示範利用PowerMap及開放資料畫出「臺北市登記工廠分佈圖」,使用的是點狀圖與熱圖。如果我們想在這圖上再放進人口分佈,來看看工廠是否分佈在人口密集地區的話,那麼就要利用到圖層套疊的技術,這在傳統地理空間統計是常用的技術,但在PowerMap上同樣可以作到,而且更簡單。

圖層套疊在一般地圖軟體上,最怕碰到一個問題,就是座標系統不同。筆者曾經從台北市與新北市的開放資料平台分別下載各里圖層,結果一套疊,台北市會整個向左平移一點,以致二市有部分里是重疊的,造成筆者很大困擾。

我們同樣從臺北市政府資料開放平台下載了「臺北市各行政區最新月份人口數及戶數」的資料集(更新日期2014/08/01,它是EXCEL格式,把它跟上次的工廠資料放在一起,資料集大概長得如下圖。其中最後四欄的面積是由维基百科而來,人口密度則是自行計算,經緯度則是以地址轉經緯度為關鍵字查詢網站而來。





S1

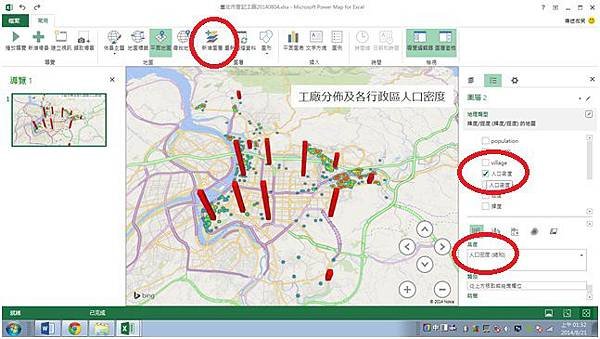

啟動PowerMap原先的預覽(即工廠分布),點選上方的【新增圖層】,選擇經度、緯度為地理類型,按下一步後,選擇population變項為高度,則會立刻長出代表人口數的深藍色bar出來。你也可以換成人口密度變項,則長出紅色Bar。



S2



從下圖可以看出,在內湖、南港、北投區等工廠聚集地,雖然人口數多,但其實人口密度並不高,故二者並存沒有產生太大衝突。倒是大同、萬華地區人口密度高,但也零星散佈一些工廠,這或許可解釋這二區房價落後其他行政區的原因之一。



S3



圖層套疊方式,可以組合各種資訊於一張圖上,例如第一層是區域圖,第二層是點圖,第三層是Bar圖等等。本次示範是點圖與Bar圖的結合。可惜目前Power Map的區域圖只支援到縣市層級,沒有再往下到鄉鎮市區層級,希望微軟再努力開發,造福更多愛用者。



資料來源:臺北市Opendata平台

http://data.taipei.gov.tw/opendata/apply/NewDataContent?oid=982B5FC8-5E91-4305-AF3B-2E096AA18CE1#
