在上一篇文章中，我們以「散佈圖」作為例子，示範如何在SPSS中編輯圖型變成符合投稿規格的要求。在本篇，再以醫學領域很常用的ROC曲線（Receiver operating characteristic curve）跟Kaplan-Meier存活曲線（Survival curves）為例，示範如何編輯SPSS的預設圖型。

（一）ROC曲線

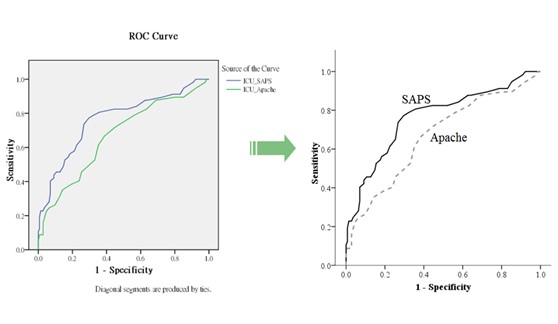

下圖（左圖）為SPSS預設ROC圖型，右圖為編輯後圖型，很明顯可看出，右圖比較符合投稿規格。接著開始示範如何對細部作編輯的動作，不過由於上一篇已經有仔細地交代細節，在本篇中有些重複的設定動作就簡略帶過。

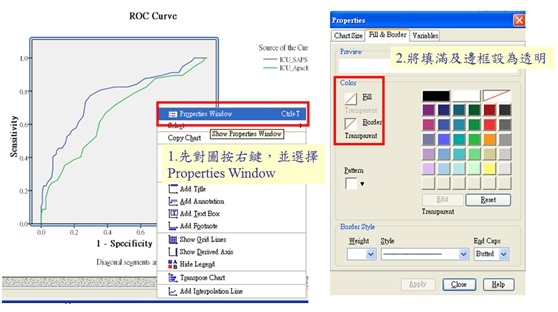

在圖型任一個地方連續點選兩下，此時會跳出一個新畫面，在此新畫面可進行圖片編輯動作。一樣先將圖型的框線及填滿設定為透明顏色。

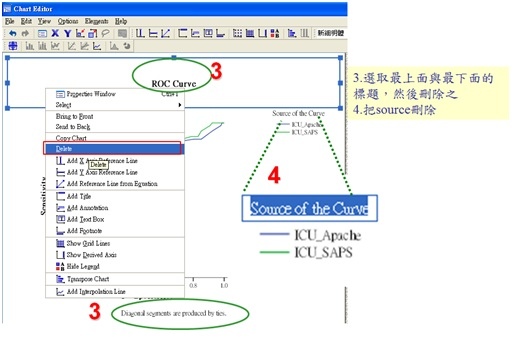

ROC圖型最上方及最下方都會有不需要的預設標題，分別將之刪除。接著畫面右方會有「圖例」（Legend），把legend上面的「Source of the Curve」這些贅字刪除。如果讀者想要修改名稱也是可以的，只要在圖例上面緩慢地點兩下即可編輯，例如把「ICU_SAPS」換成「SAPS in ICU」

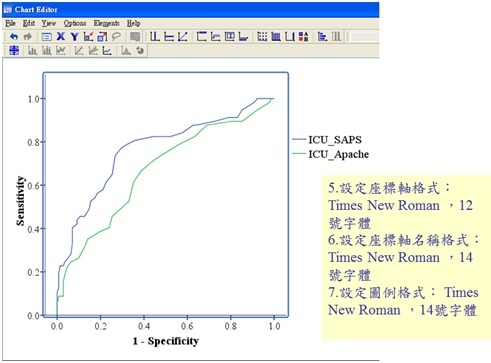

接著分別設定設定座標軸格式、設定座標軸名稱格式、設定圖例格式，動作同上一篇的散佈圖，因此不再贅述。

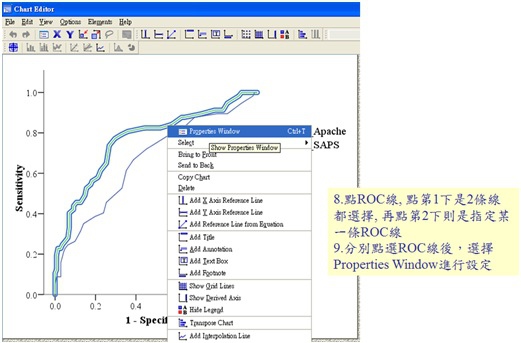

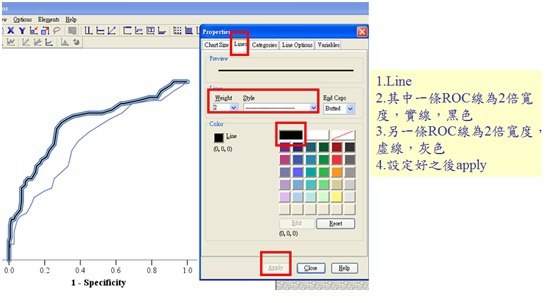

再來是調整ROC曲線本身，SPSS預設的藍色跟綠色細線，但投稿時無法分辨顏色（通常都是黑白印刷），因此要分別設定線條的格式。（詳細步驟請見下圖）

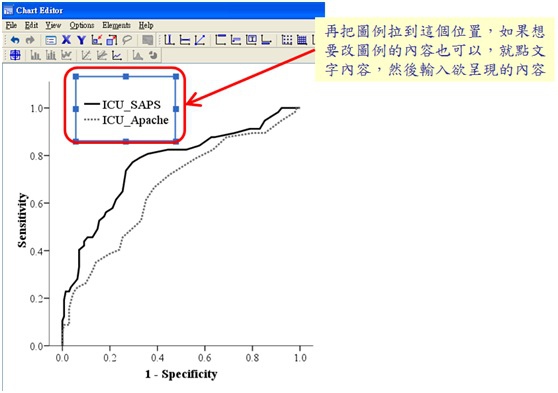

最後一步則是將右邊的圖例移動至圖型資料區裡面，以免佔位置，如此即大功造成。

（二）Kaplan-Meier 存活曲線

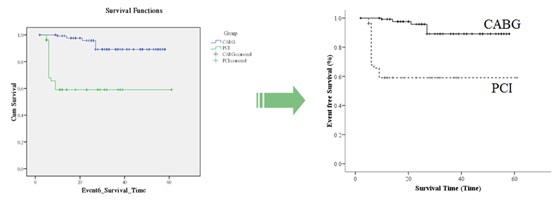

再來以Kaplan-Meier 存活曲線為例，下圖（左圖）為SPSS預設圖型，右圖為編輯後圖型。

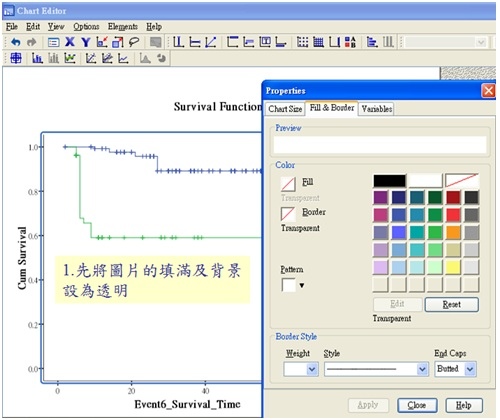

首先，一樣先設定圖型本身的框線與背景為透明顏色。

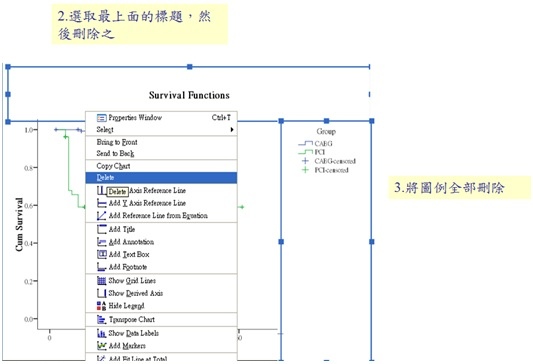

將圖型上方的預設標題及右方的圖例都刪除。

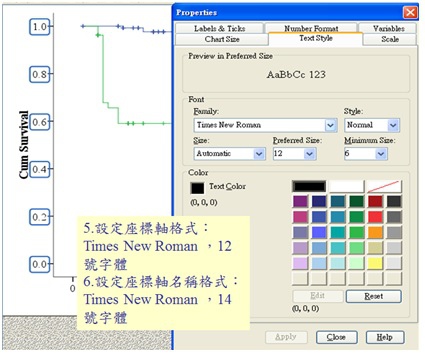

設定座標軸格式及設定座標軸名稱格式。

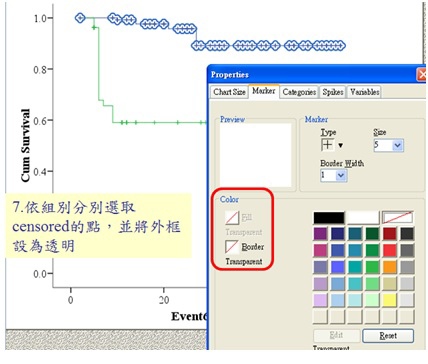

再來這邊是KM曲線才需要設定的程序，點一下「+」的符號，點第一下是兩組皆選取，點第二下則是指定某一組別，因此要點兩下。把censored符號的外框及填滿也都改為透明顏色。

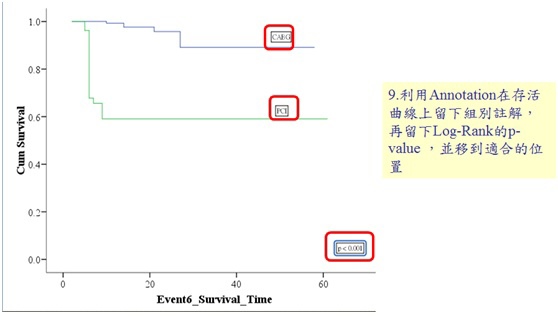

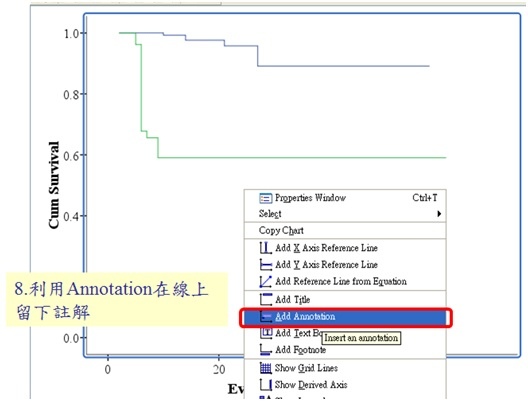

在圖型上面插入數個註解（notation）。

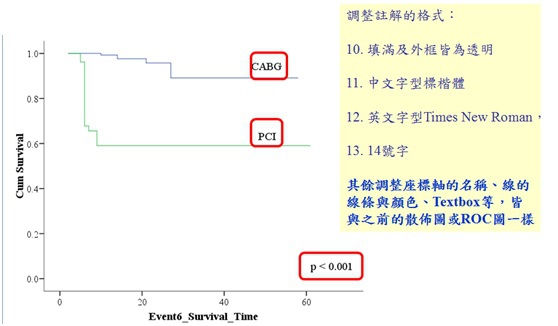

最後修改註解的格式，到了此時就算編輯完成。只不過KM曲線本身的線條顏色、粗細等也可已再設定，程序同之前的散佈圖及ROC圖。
